+86-13260927003
高温胶带涂布工艺简介

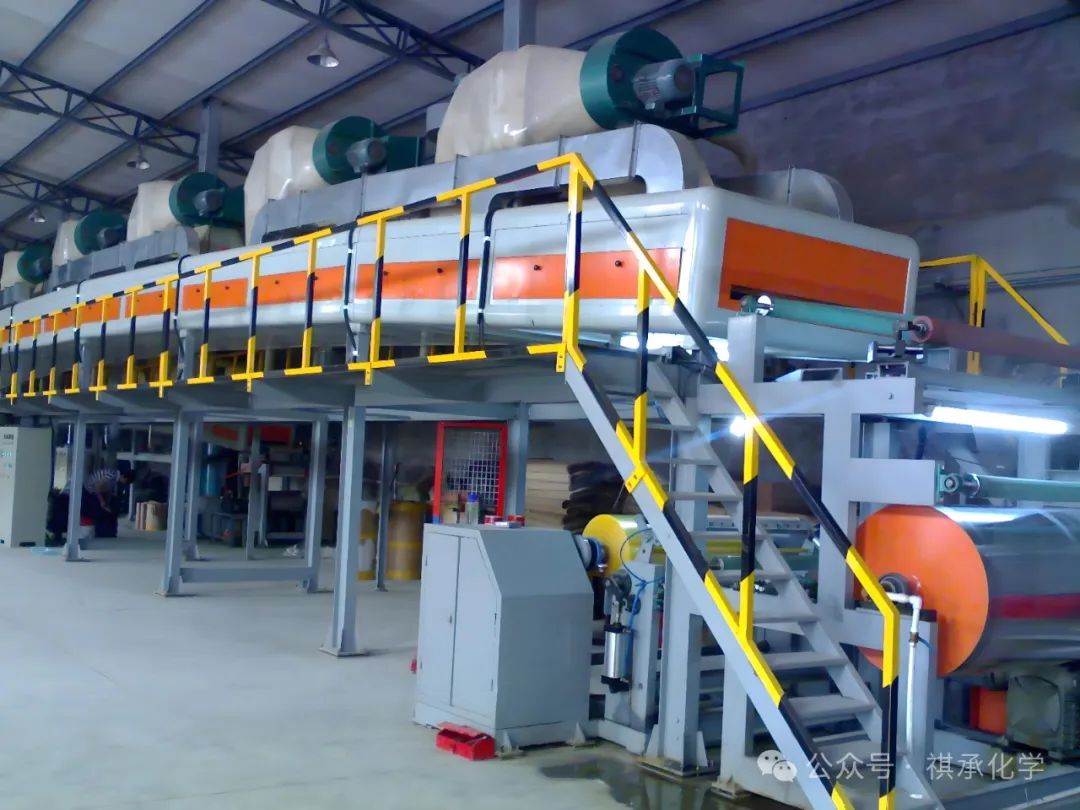

一、物料准备
①PET基材：50μm
②有机硅压敏胶：GS8092A(固含量60%) ; 固化剂：KG-80
③底涂剂：SG6733A(固含量30%) ;催化剂PT010；延时剂H6
④溶剂： 甲苯
二、混胶步骤
①有机硅压敏胶：
称重：有机硅压敏胶GS8092A100Kg; 固化剂KG-80 2Kg；甲苯100Kg
搅拌：1：甲苯＋GS8092A搅拌20分钟；2:将预溶过滤好的固化剂KG-80倒入料桶，搅拌40分钟备用
②底涂剂
称重：底涂剂SG6733A 6Kg ; 催化剂PT010 66g ; 延时剂H6 12g ; 甲苯 50Kg
搅拌：1：先将甲苯+底涂剂SG6733A+延时剂H6搅拌20分钟；2：将称好重的PT010稀释后倒进料桶搅拌10分钟备用
三、厚度控制
1、底涂涂布，200目微凹辊涂布，厚度0.3um
2、PSA涂布(GS8092A)，逗号辊涂布，厚度10um
四、烘箱温度/机速设定
底涂烘烤 | 第一节 | 第二节 |
温度(℃) | 95 | 105 |
烘箱速度： 15-20m/min
五、剥离力测试
①剥离力 : 620 gf/20mm → 大约 800 gf/25mm(gf/in.)
②Ball tack : No. 25
